Программно-аппаратный комплекс «СИРИУС-МKИ»

Программно-аппаратный комплекс «СИРИУС-МKИ» предназначен для выполнения работ по оценке эффективности защиты акустической речевой информации в технических средствах и системах от утечки за счет высокочастотного облучения (ВЧО), высокочастотного навязывания (ВЧН), высокочастотной прокачки технических средств и систем (ВЧП), выявления в цепях питания признаков работы приемников дистанционного управления (далее - КЦП ПДУ), выявления наличия нелинейных элементов в объектах контроля, подключённых к проводным линиям.

Комплекс позволяет произвести выполнение следующих работ:

- спектральный анализ низкочастотных и высокочастотных сигналов в проводных линиях

- регистрацию, прослушивание и запись сигналов речевого диапазона частот в проводных линиях;

- выявление признаков модуляции во вторичном излучении от объектов контроля;

- обнаружение эффектов высокочастотного навязывания в устройствах, подключенных к проводным или коаксиальным линиям;

- обнаружение модулированного переизлучения при подаче высокочастотного сигнала в проводные линии;

- выявление в цепях питания признаков работы приемников дистанционного управления;

- выявление в цепях питания признаков работы акустоэлектрических преобразователей;

- выявление посторонних подключений в проводных линиях и измерение расстояния до них;

- выявление наличия нелинейных элементов и RC-цепей в проверяемых линиях;

- проведение электротехнических измерений первичных параметров слаботочных проводных линий;

- формирование амплитудно-частотных характеристик четырёхполюсников;

- измерение токов утечки в электросиловых кабелях;

- вспомогательное озвучивание помещений;

- прослеживание трассы прокладки проверяемой линии в стенах и строительных конструкциях.

СРЕДСТВО ИЗМЕРЕНИЯ

Измерительные элементы программно-аппаратного комплекса включены в Федеральный информационный фонд по обеспечению единства измерений Российской Федерации (Государственный реестр средств измерений), имеют действующие свидетельства о поверке (калибровке).

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ

Состав и технические характеристики комплекса соответствуют методическим документам, утвержденным приказами ФСТЭК России от 10 июня 2020 г. № 0011, от 22 апреля 2020 г. № 009, от 12 июля 2018 № 0022, а также требованиям, указанным в «Перечне производственного, испытательного и контрольно-измерительного оборудования, средств контроля эффективности защиты (защищенности) информации, необходимых для осуществления мероприятий и (или) оказания услуг в области защиты государственной тайны (в части технической защиты информации)», утвержденном ФСТЭК России 26 мая 2021 г.

ОТЕЧЕСТВЕННАЯ РАЗРАБОТКА

Программно-аппаратный комплекс «СИРИУС-МKИ» является прибором отечественного производства. В настоящее время ведутся работы по внесению комплекса в реестр промышленной продукции, произведенной на территории Российской Федерации.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Широкий диапазон частот генерируемых и исследуемых сигналов.

Высокий максимальный уровень мощности и низкий фазовый шум генерируемых сигналов.

Генерация гармонических и модулированных (АМ, АМн, ЧМ, ЧМн) сигналов.

Широкий динамический диапазон и высокая чувствительность приема сигналов.

Возможность проведения спектрального, корреляционного и временного анализа обрабатываемых сигналов.

Демодуляция и прослушивание сигналов с амплитудной (АМ) и частотной (ЧМ) модуляцией.

Возможность слухового контроля сигналов речевого диапазона частот.

Встроенный коммутатор входных сигналов с возможностью автоматического переключения контактов.

Наличие гальванической развязки для входных сигналов и напряжения смещения.

Возможность проведения измерений в электросиловых кабелях под напряжением.

Отсутствие слепых зон при рефлектометрии проводных линий.

Наличие автоматических режимов проверки.

Герметичный, ударопрочный корпус.

Анализатор спектра*

Диапазон рабочих частот, не хужеот 9 кГц до 14,5 ГГц
Минимальная частотная полоса пропускания измерительного фильтра, не более1,5 Гц
Средний отображаемый уровень собственных шумов, дБм/Гц, не более:
– в диапазоне частот от 10 кГц до 100 МГц;минус 155
– в диапазоне частот от 100 до 6000 МГц;минус 160
– в диапазоне частот от 6000 до 10000 МГц;минус 155
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц при отстройке от нее на 1 кГц, не болееминус 120 дБн/Гц
Динамический диапазон измерения уровней сигналов, не менее100 дБ
Пределы допускаемой погрешности измерения уровня входного сигнала (в диапазоне частот от 10 кГц до 10000 МГц), не более± 1 дБ

Генератор высокочастотных сигналов*

Диапазон рабочих частот, не хужеот 0,1 Гц до 13 ГГц
Уровень мощности выходного сигнала, не менее15 дБм
Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц при отстройке от нее на 1 кГц, не болееминус 110 дБн/Гц
Погрешность определения уровня мощности выходного сигнала1 дБ

Генерация низкочастотных сигналов* (при необходимости с усилителем)

Диапазон рабочих частот, не хужеот 100 Гц до 11,2 кГц
Уровень мощности выходного сигнала, не менееплюс 25 дБм

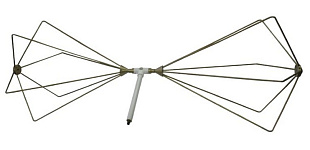

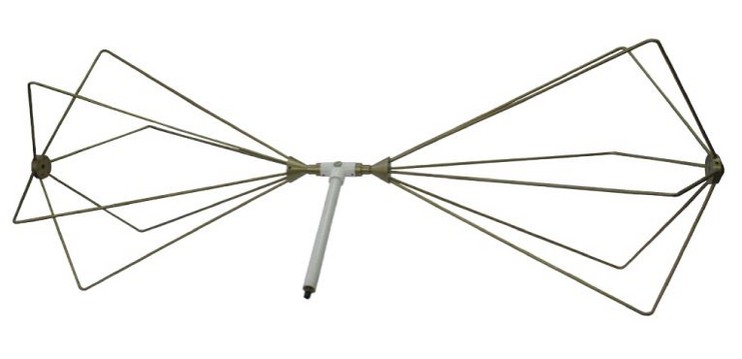

Антенна для измерения напряженности электрического поля*

Диапазон рабочих частот, не хужеот 30 МГц до 1 ГГц
Коэффициент калибровки, не более15 дБ (1/м) на частоте 100 МГц;
20 дБ (1/м) на частоте 300 МГц;
30 дБ (1/м) на частоте 1 ГГц
Вид поляризацииЛинейная
Погрешность определения коэффициента усиления или калибровки, не более2 дБ
Наличие свидетельства о поверкеДа

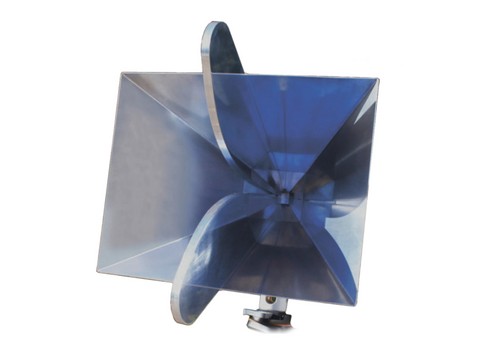

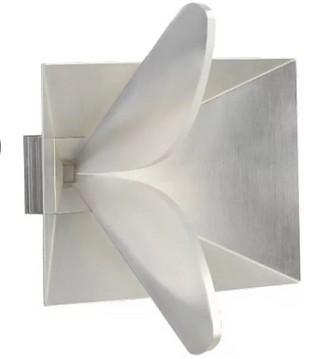

Антенна для измерения плотности потока энергии электромагнитного поля (напряженности поля)*

Диапазон рабочих частот, не хужеот 1 ГГц до 10 ГГц
Коэффициент усиления, не менее2 дБ на частоте 1 ГГц;
6 дБ на частоте 3 ГГц;
8 дБ на частоте 10 ГГц
или коэффициент калибровки, не более28 дБ (1/м) на частоте 1 ГГц;
34 дБ (1/м) на частоте 3 ГГц;
42 дБ (1/м) на частоте 10 ГГц
Погрешность определения коэффициента усиления или калибровки, не более2 дБ
Вид поляризацииЛинейная
Наличие свидетельства о поверкеДа

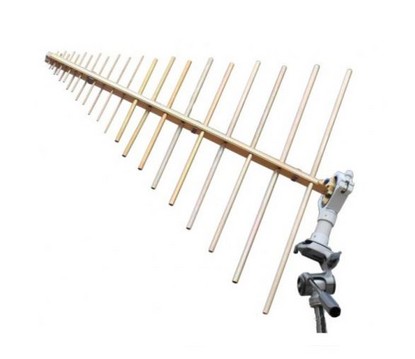

Излучающая антенна*

Диапазон рабочих частот, не хужеот 30 МГц до 10 ГГц
Вид поляризацииЛинейная
Погрешность определения коэффициента усиления или калибровки, не более2 дБ

В диапазоне частот от 100 МГц до 1 ГГц

Коэффициент калибровки, не более15 дБ (1/м) на частоте 100 МГц;
20 дБ (1/м) на частоте 300 МГц;
30 дБ (1/м) на частоте 1 ГГц

В диапазоне рабочих частот от 1 ГГц до 10 ГГц

Коэффициент усиления, не менее2 дБ на частоте 1 ГГц;
6 дБ на частоте 3 ГГц;
8 дБ на частоте 10 ГГц
Или коэффициент калибровки, не более:28 дБ (1/м) на частоте 1 ГГц;
34 дБ (1/м) на частоте 3 ГГц;
42 дБ (1/м) на частоте 10 ГГц

Измеритель шума и вибраций (шумомер)

Диапазон рабочих частот, не хужеот 100 Гц до 11,2 кГц
Диапазон измерения звукового давления (отн. 2х10-5 Па), не хужеот 20 дБ до 120 дБ
Погрешность измерения уровня звукового давления, не более2 дБ
Чувствительность по свободному полю, не хуже10 мВ/Па

Измерительный микрофон

Диапазон рабочих частот, не хужеот 100 Гц до 11,2 кГц
Чувствительность по свободному полю, не хуже10 мВ/Па
Неравномерность АЧХ по звуковому давлению, не более2 дБ

Акустический излучатель (при необходимости с усилителем)

Диапазон рабочих частот, не хужеот 100 Гц до 11,2 кГц
Неравномерность АЧХ в октавных полосах, не более6 дБ
Уровень октавного звукового давления, создаваемого на расстоянии 1 м, не менее90 дБ (для первой октавы)
95 дБ (для второй октавы)
100 дБ (для третьей и четвертой октав)
105 дБ (для пятой, шестой и седьмой октав)
Величины полей рассеяния (напряженности поля) при максимальной подводимой мощности на расстоянии 1 м по оси излучателя, не более20 мкА/м для магнитного поля
0,2 мВ/м для электрического поля
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, не более2 дБ

Токосъемник*

Диапазон рабочих частот, не хужеот 10 кГц до 400 МГц
Коэффициент калибровки (при нагрузке 50 Ом), не более30 дБ (Ом-1) в диапазоне 10 кГц -100 кГц
15 дБ (Ом-1) в диапазоне 100 кГц -1 МГц
0 дБ (Ом-1) в диапазоне 1 МГц -10 МГц
-5 дБ (Ом-1) в диапазоне 10 МГц -200 МГц
0 дБ (Ом-1) в диапазоне 200 МГц -400 МГц
Погрешность определения коэффициента калибровки, не более3 дБ
Выходной импеданс50 Ом

Устройство ввода тока в линию*

Диапазон рабочих частот, не хужеот 10 кГц до 400 МГц
Уровень создаваемого тока, не менее5 дБ (мА)

Эквивалент сети

Диапазон рабочих частот, не хужеот 9 кГц до 400 МГц

Управляющие программное обеспечение

Обеспечивает автоматизированную калибровку эталонных переизлучателей, а также автоматизированное измерение уровней и параметров сигналов в режимах ВЧО, ВЧН, ВЧП, в соответствии с методическими документами, утвержденными приказами ФСТЭК Россиисоответствие

Устройство подключения к линиям (согласующее)

Диапазон рабочих частот, не хужеот 10 кГц до 400 МГц
Рабочее напряжение (постоянная составляющая)до 100 В

Вставка в шину заземления

Диапазон рабочих частот, не хужеот 10 кГц до 400 МГц
Максимальный ток10 А

Комплект мерных отрезков токопроводящих линий (кабелей, проводов)

Марки проводовTCB, NYM, КСПэВ, ТПП, UTP5e
Длина, не менее5 м

* Допускается комплектовать Комплекс несколькими приборами для перекрытия требуемых диапазонов.

Обнаружение признаков работы приемников дистанционного управления

Диапазон частот выходного сигнала, МГц10 – 7000
Минимальный шаг перестройки частоты выходного сигнала, кГц, не более1
Уровень выходного сигнала, дБмот минус 20 до плюс 13
Вид модуляции выходного сигналаЧМ; ЧМн; АМ; АМн
Частота сигнала модуляции, Гц100 – 100 000
Диапазон частот исследуемого сигнала, Гц100 – 100 000
Минимальная полоса разрешения, Гц0.1
Максимальная чувствительность сигнал/шум 10 дБ), нВ/Гц, не более100
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более100
Входное сопротивление при несимметричном подключении, кОм, не более50

Обнаружение сигналов акустического преобразования

Диапазон частот входного сигнала Гц100 – 12000
Минимальная полоса разрешения, Гц0.1
Максимальная чувствительность (предусилитель 40 дБ, сигнал/шум 10 дБ), нВ/Гц, не более100
Входное сопротивление при симметричном (сбалансированном) подключении, кОм, не более100
Входное сопротивление при несимметричном подключении, кОм, не более50

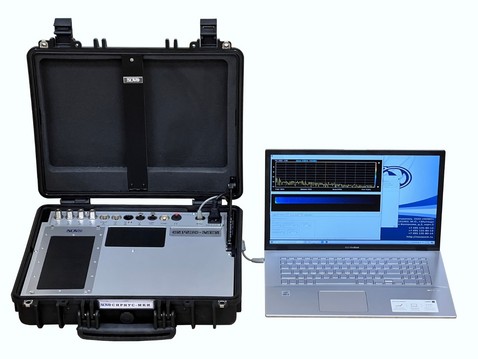

КОМПЛЕКТАЦИЯ

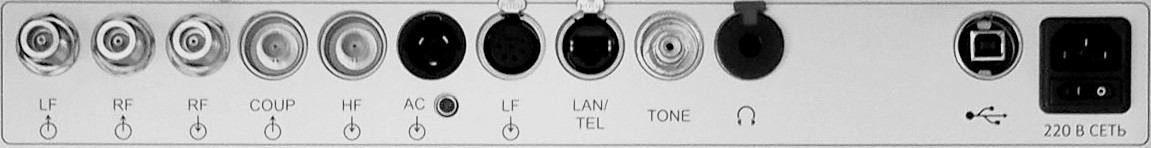

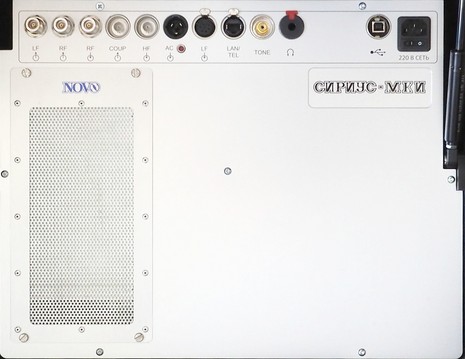

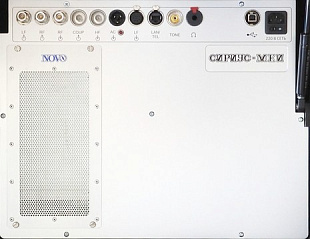

Основной блок - 1 шт.

Анализатор спектра «СК-4 НОВО АС-12» - 1 шт.

Генератор высокочастотных сигналов «Г 7 НОВО ГСП-10» - 1 шт.

Генератор низкочастотных сигналов - 1 шт.

Управляющая ПЭВМ (ноутбук) - 1 шт.

Программа расчёта показателей измерений - 1 комплект

Комплект приёмных антенн - 1 комплект

Комплект излучающих антенн - 1 комплект

Шумомер (анализатор спектра) с измерительным микрофоном и калибратором акустическим - 1 комплект

Излучатель акустический - 1 шт.

Токосъемник измерительный - 1 шт.

Индуктор магнитный - 1 шт.

Комплект мерных отрезков токопроводящих линий (кабелей, проводов) - 1 шт.

Комплект эквивалентов нагрузок для интерфейсов и разъёмов - 1 шт.

Комплект эталонных датчиков - 1 шт.

Комплект устройств подключения и вставки в шину заземления - 1 шт.

Управляемый антенный коммутатор СВЧ - 1 шт.

Эквивалент сети - 1 шт.

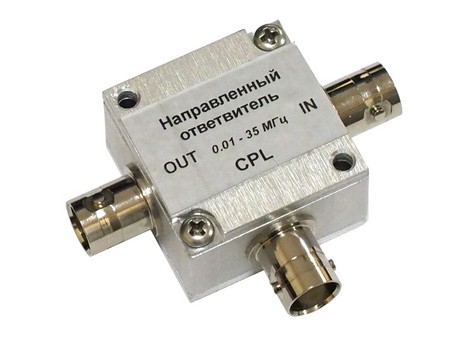

Направленный ответвитель (диапазон 1) - 1 шт.

Направленный ответвитель (диапазон 2) - 1 шт.

Головные телефоны - 1 шт.

Указатель проводки - 1 шт.

Измерительные клещи - 1 шт.

Комплект кабелей и переходников - 1 шт.

Руководство по эксплуатации - 1 шт.

Паспорт - 1 шт.
